Pues buscando una cosa, ha aparecido otra, que ni me acuerdo ni para que la compre.

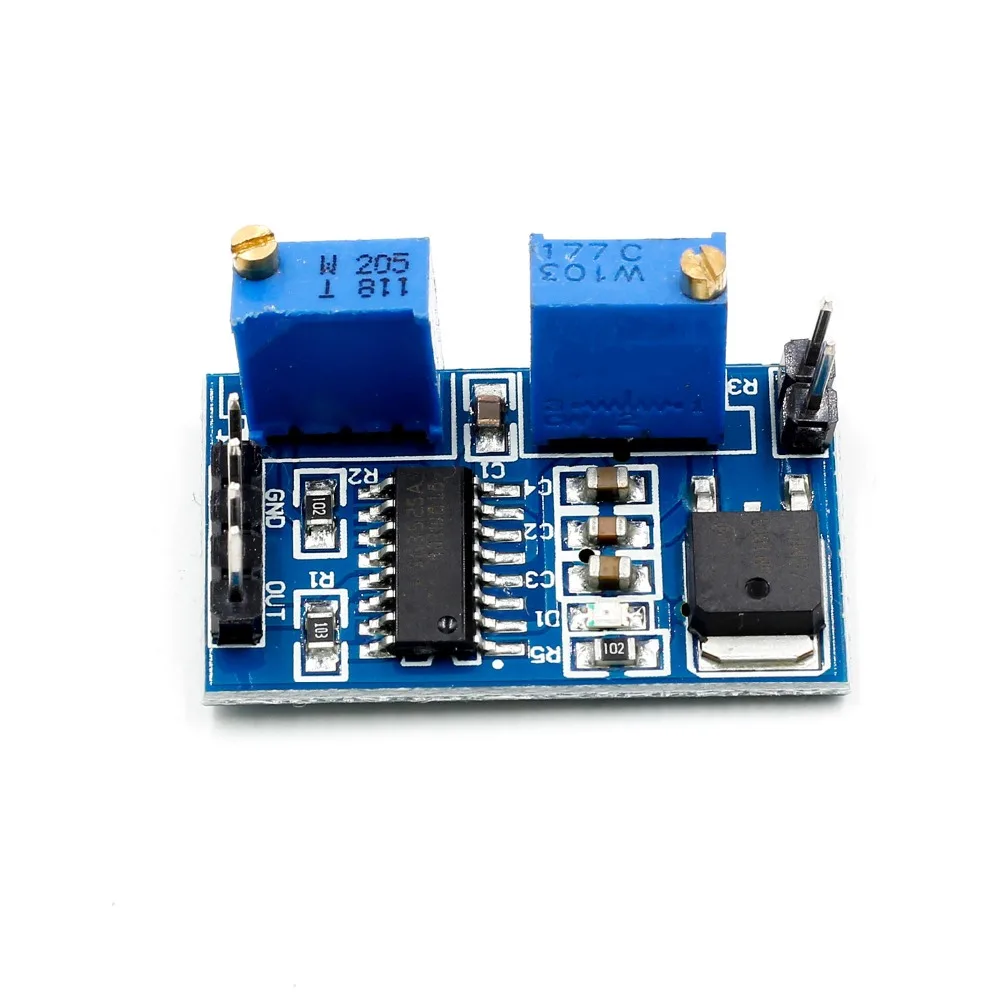

Es un modulito, que buscando un poco por la red, lleva un regulador de 5V y un SG3525, que es un generador de pulsos PWM, con frecuencia y amplitud variable. con dos salidas desfasadas, apto para manejar MOSFETs.

El módulo solo conecta una de las salidas, y lo publicitan como PWM frecuencia ajustable 100-400 kHz 8 V-12 V. el regulador lo lleva para manejar las bases de tiempos. Es facil conectar la otra salida.

(No pongo enlaces, pero es facil encontrarlo por SG3525).

Imagen

El esquema debería ser este, pero es evidente que está mal, por lo menos en la salida:

Imagen

Y esto es una posible aplicación; solo para ver de que se trata:

Imagen

Datasheet:

https://www.st.com/resource/en/datasheet/sg2525.pdf

Vale algo menos de 1€; seguramente lo compre para tener una fuente de pulsos de una frecuencia algo mas elevada que los que uso habitualmente, pero ahora que me he informado, creo que es muy interesante para hacer una fuente de tensión y corriente elevada, usando componentes de una fuente ATX de PC, estropeada.

Saludos.

_________________
Constitución Española:
Todos los españoles tienen el deber de trabajar y el derecho al trabajo.
Todos los españoles tienen derecho a disfrutar de una vivienda digna y adecuada.
y ...han pasado del gris al amarillo, con la mala suerte que trae este color.


Arriba
 Perfil

NotaPublicado: Mié Abr 15, 2020 1:06 pm
Desconectado
Avatar de Usuario

Registrado: Mar May 26, 2009 9:39 pm
Mensajes: 7021
Ubicación: Palma de Mallorca (España)
https://www.homemade-circuits.com/wp-content/uploads/2019/04/feedback-1024x460.png

Aquí parece que han bajado la frecuencia de oscilación a 50 Hz ???, y han hecho un convertidor de 12V a 220V.

El artículo es un resumen del SG3525, y el esquema aparece en los comentarios:

https://www.homemade-circuits.com/understanding-sg3525-ic-pin-outs/
